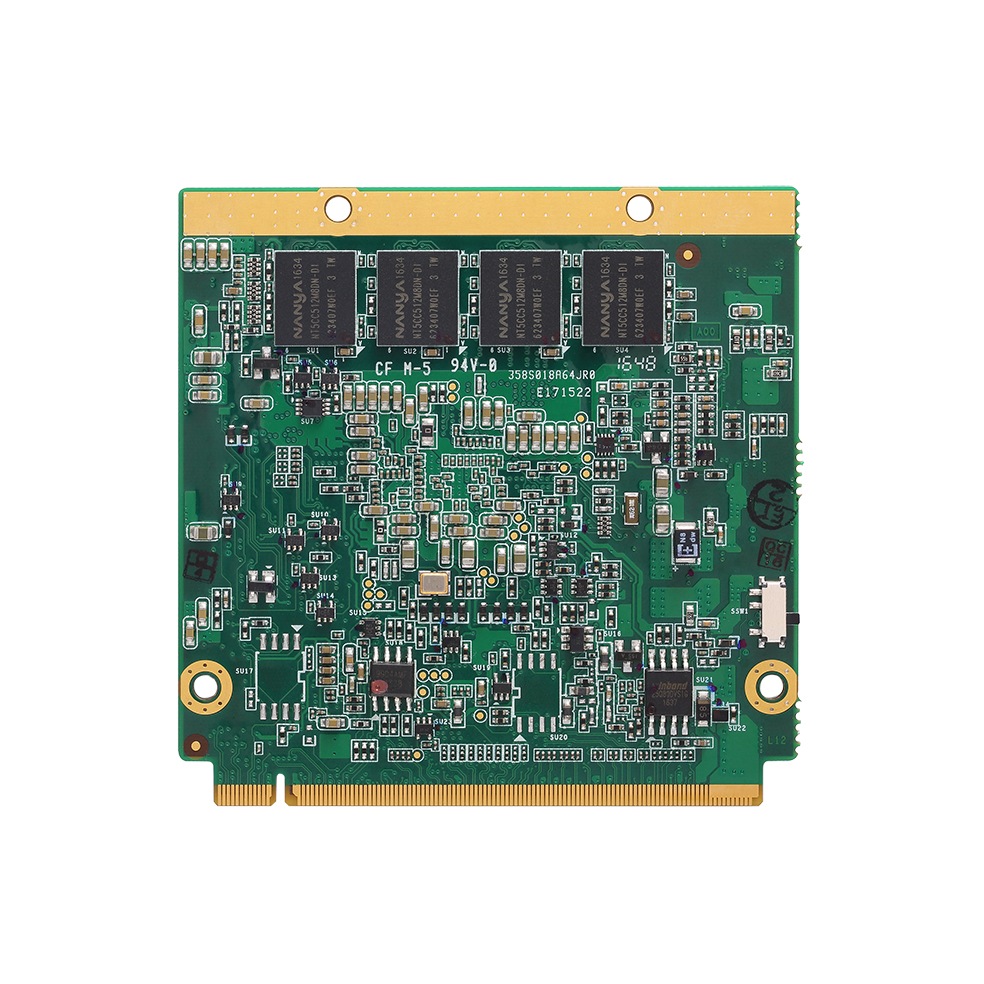

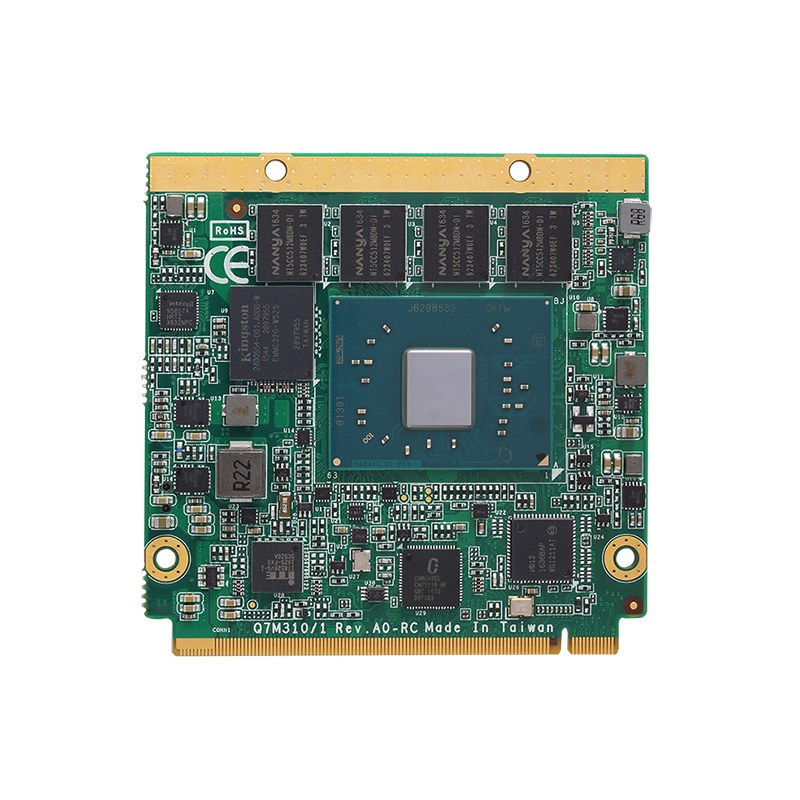

Q7M311

產品階段 : 供應中

Qseven Module with Intel® Pentium® Processor N4200 & Celeron® Processor N3350

產品規格表 (PDF)
產品規格表 (PDF)
加入比較
加入比較
立即詢價
立即詢價
Q7M311
Q7M311
  • 產品特色
  • 產品規格
  • 訂購資訊
  • 技術文件
  • 常見問題

產品特色

  • Intel® Pentium® processor N4200 & Celeron® processor N3350 (Apollo Lake)
  • Onboard 4GB DDR3L memory
  • 4 lanes of PCI Express slot
  • 2 SATA-600
  • 3 USB 3.0 and 4 USB 2.0

產品規格

CPU
  • Intel® Pentium® processor N4200 & Celeron® processor N3350 onboard
Chipset
  • SoC integrated
System Memory
  • Onboard 4GB DDR3L memory
BIOS
  • AMI
COM
  • 1 x Serial TX/RX
USB
  • 3 x USB 3.0
  • 4 x USB 2.0
Ethernet
  • 1 x 10/100/1000 Mbps (Intel® I210)
Display
  • 1 x DDI (DisplayPort, HDMI, DVI)
  • 1 x LVDS (eDP optional)
Audio
  • HD link interface to baseboard for Codec
GPIO
  • 8 x GPIO
I2C
  • 1 x I2C
CAN
  • N/A
SPI
  • 1 x SPI interface
Storage
  • eMMC 5.0 up to 64GB (optional)
  • 2 x SATA-600
Expansion
  • 4 x PCIe x1 (3 x PCIe x1 if onboard LAN is supported)
Others
  • 1 x LPC interface (optional)
  • 1 x SDIO
  • SMBus
  • Smart Battery
Battery
  • N/A
Power Requirement
  • ATX: 5V, +5VSB
  • AT: 5V
Watchdog Timer
  • 65536 levels, 0 to 65535 sec.
Hardware Monitoring
  • Yes
Operating Temperature
  • -20°C to +70°C (-4°F to +158°F)
Relative Humidity
  • 10% - 95% relative humidity, non-condensing
Dimensions
  • 70 x 70 mm
Board Thickness
  • 1.2 mm
Certifications
  • CE

訂購資訊

  • Q7M311PG-N4200-4G (P/N-E38Q311102)
    Qseven module with Intel® Pentium® N4200, 4GB DRAM, DDI/LVDS, USB 3.0 and GbE LAN
  • Q7M311PG-N3350-4G (P/N-E38Q311100)
    Qseven module with Intel® Celeron® N3350, 4GB DRAM, DDI/LVDS, USB 3.0 and GbE LAN
  • 7128Q311000E
    Q7M311 heat spreader
  • 7118Q311000E
    Q7M311 heatsink without fan

技術文件

Drivers

日期 說明 版本 下載檔案
2018/11/20 LAN Driver VA1.3
2018/11/20 Serial IO Driver VA1.3
2018/11/20 Graphic Driver VA1.3
2018/11/20 TXE Driver VA1.3
2018/11/20 Chipset Driver VA1.3

Software

Manual

日期 說明 版本 下載檔案
2018/11/20 User Manual VA1.3
2018/11/20 Quick Manual VA1.3

Design Guide

Technical Announcement

Certificates

日期 說明 版本 下載檔案
2021/12/08 UKCA Declaration of Conformity
2017/08/21 CE-Conformity Declaration
