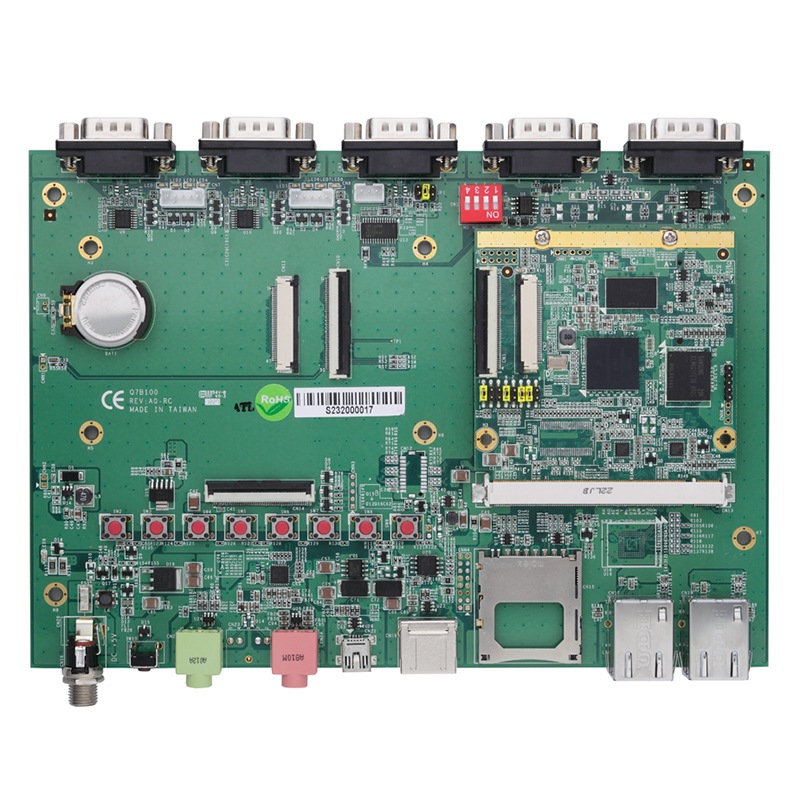

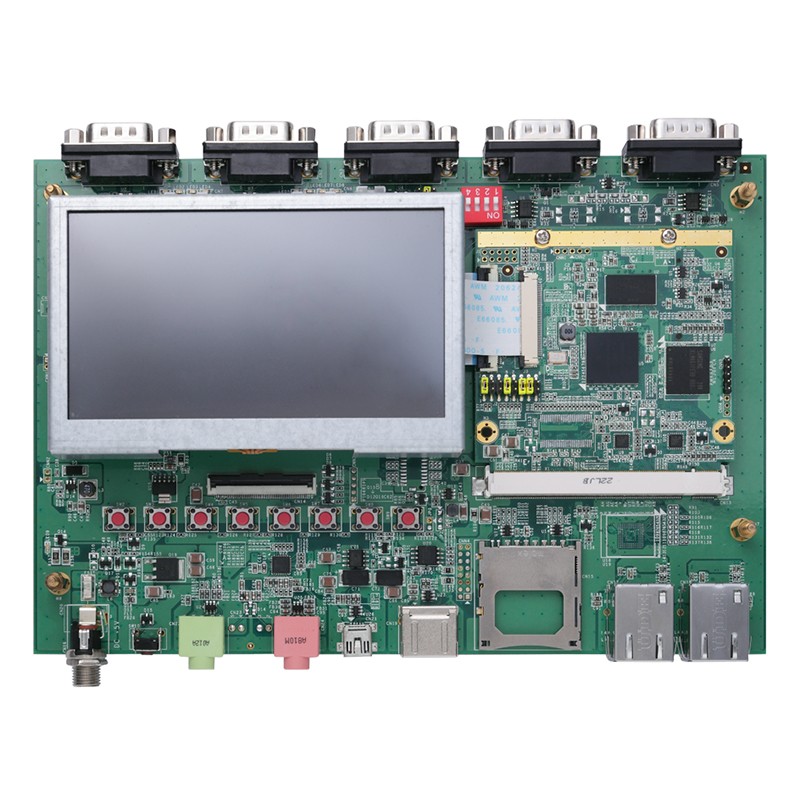

Q7M100-100-EVK

產品階段 : 供應中

Qseven v1.2 SoM Evaluation Kit with i.MX287 454 MHz (Industrial) SoC, 128MB Memory, 4GB eMMC, Gigabit Ethernet, Audio, CAN and BSP

產品規格表 (PDF)
產品規格表 (PDF)
加入比較
加入比較
立即詢價
立即詢價
Q7M100-100-EVK
Q7M100-100-EVK
  • 產品特色
  • 產品規格
  • 訂購資訊
  • 技術文件

產品特色

  • Ultra low power consumption ARM9
  • High flexibility Qseven v1.2 compliant design
  • 5 UART
  • 2 CAN
  • 24-bit TTL LCD
  • 10/100 Mbps Ethernet
  • Linux 2.6.35

產品規格

CPU
  • Freescale iMX-287 ARM926EJ-S CPU 454 MHz (On Q7M100 SoM)
Chipset
  • SoC integrated
System Memory
  • Onboard DDR2-667, up to 128MB (on Q7M100 SoM)
BIOS
  • On the module
COM
  • 4 x COM with TX/RX/RTS/CTS (one with 3.3V TTL level)
  • 1 x Console Port
USB
  • 1 x USB 2.0
  • 1 x OTG client
Ethernet
  • 2 x 10/100 Mbps
Display
  • 1 x 24-bit TTL LCD
Audio
  • MIC-in/Headphone
GPIO
  • N/A
I2C
  • 2 x I2C
CAN
  • 2 x CANBus 2.0
SPI
  • N/A
Storage
  • 1 x SD/MMC socket
  • 1 x SATA connector
Expansion
  • N/A
Others
  • 8 button-detect circuit keypad
  • 4-wire touch screen controller
Battery
  • Battery on the Baseboard is required
Power Requirement
  • +5V ± 5%, 5A
Watchdog Timer
  • N/A
Hardware Monitoring
  • N/A
Operating Temperature
  • N/A
Relative Humidity
  • 10% ~ 95%, non-condensing
Dimensions
  • 200 x 140 mm
Board Thickness
  • 1.6 mm
Certifications
  • CE

訂購資訊

  • Q7M100-100-EVK
    Q7M100-100 evaluation kit board

技術文件

Drivers

Software

Manual

日期 說明 版本 下載檔案
2017/05/04 Q7M100 Q7B100 manual VA1
2017/05/04 Q7M100 Q7B100 BSP manual VA1

Design Guide

Technical Announcement

Certificates

日期 說明 版本 下載檔案
2021/12/08 UKCA Declaration of Conformity

您可能也會喜歡

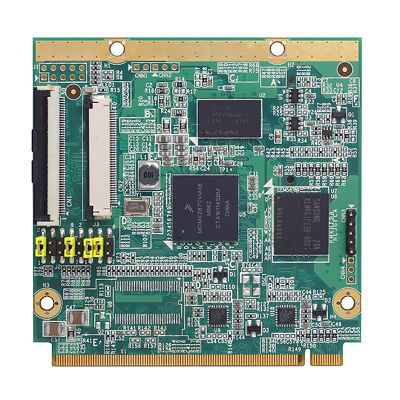

產品圖片 Q7M100
