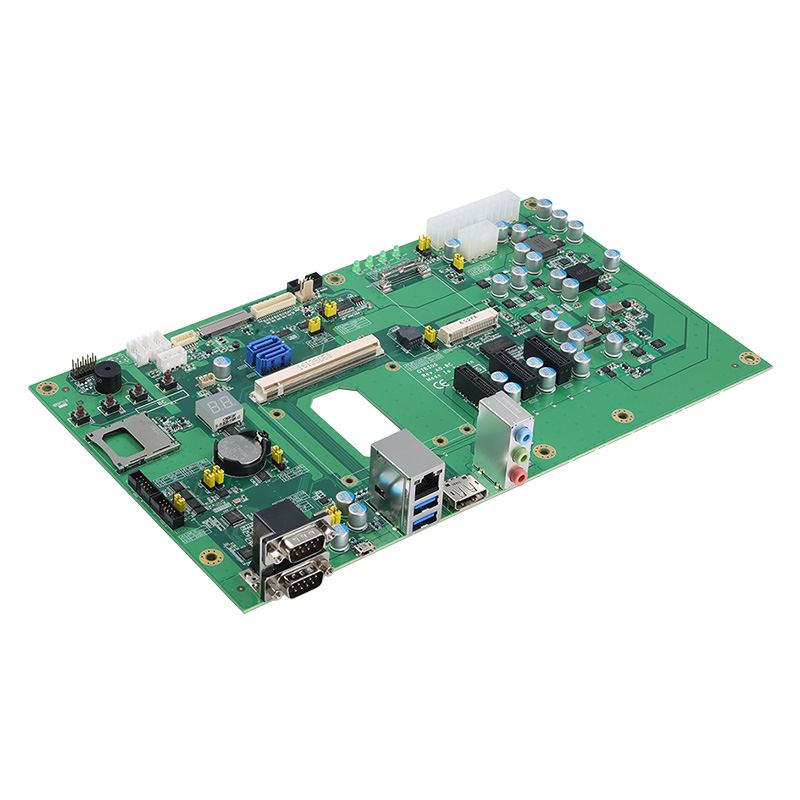

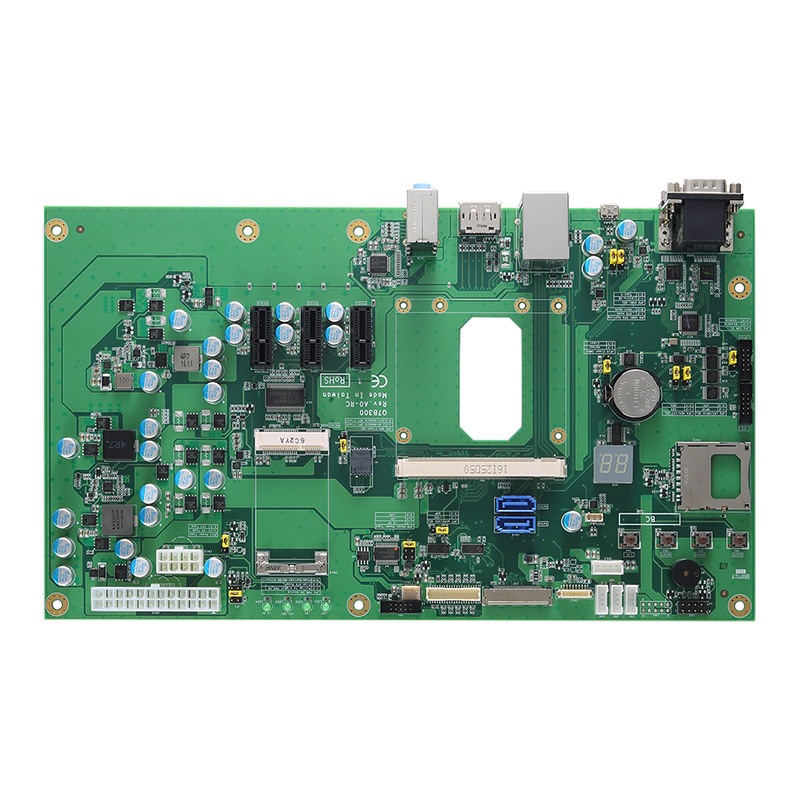

Q7B300

產品階段 : 供應中

Qseven Rev 2.1 Development Baseboard

產品規格表 (PDF)
產品規格表 (PDF)
加入比較
加入比較
立即詢價
立即詢價
Q7B300
Q7B300
  • 產品特色
  • 產品規格
  • 訂購資訊
  • 技術文件

產品特色

  • Qseven module evaluation purpose
  • 1 Gigabit Ethernet port
  • 2 SATA connectors
  • 2 RS-232/422/485 & 1 RS-232
  • 3 PCIe x1 slots
  • 3 USB 3.0, 1 micro USB 2.0 port (optional)
  • 1 PCI Express Mini Card slot (PCIe+USB+SMBus)
  • 1 SD card slot
  • 1 LVDS (or eDP)/DP connector

產品規格

CPU
  • On the module
Chipset
  • On the module
System Memory
  • On the module
BIOS
  • On the module
COM
  • 2 x RS-232/422/485
  • 1 x RS-232 (RX/TX/RTS/CTS)
USB
  • 3 x USB 3.0
  • 1 x Micro USB 2.0 port (optional)
Ethernet
  • 1 x 10/100/1000Mbps
Display
  • 1 x LVDS
  • 1 x eDP connector (switchable to LVDS with jumper setting)
  • 1 x DisplayPort
Audio
  • MIC-in/Line-out
GPIO
  • 4-IN & 4-OUT
I2C
  • 1 x I2C
CAN
  • N/A
SPI
  • N/A
Storage
  • 2 x SATA-600
Expansion
  • 1 x PCI Express Mini Card slot (SD full-size)
  • 3 x PCIe x1
  • 1 x SD Card slot
Others
  • 1 x SMBus
Battery
  • Lithium 3V/220 mAH.
Power Requirement
  • AT/ATX power
Watchdog Timer
  • On the module
Hardware Monitoring
  • Yes
Operating Temperature
  • -20ºC ~ +70ºC (-40ºF ~ +185ºF)
Relative Humidity
  • 10% ~ 95% relative humidity, non-condensing
Dimensions
  • 293.4 x 171.5 mm
Board Thickness
  • 1.6 mm
Certifications
  • CE

訂購資訊

  • Q7B300 (P/N- E399300100)
    Qseven Rev 2.1 development board

技術文件

Drivers

Software

Manual

日期 說明 版本 下載檔案
2018/11/20 User Manual VA1

Design Guide

Technical Announcement

Certificates

日期 說明 版本 下載檔案
2021/12/08 UKCA Declaration of Conformity

您可能也會喜歡

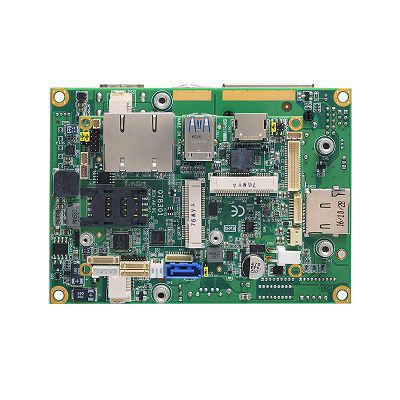

產品圖片 Q7B301
